12V-2×6 – tai 16 kontaktų maitinimo jungtis galingoms vaizdo plokštėms: per vieną kabelį ji perduoda iki 600 W. Tai patobulinta ankstesnės jungties 12VHPWR versija, ir kabeliai tinka abiem. Jungtys dažniausiai lydėsi dėl to, kad kištukas nebuvo įstumtas iki galo arba kabelis buvo smarkiai sulenktas prie pat jungties, o kartais ir dėl adapterio. Saugiausia: kištuką įstumti iki pat spragtelėjimo, nelenkti kabelio arčiau nei maždaug 3 cm nuo jungties ir naudoti ATX 3.1 maitinimo bloką su originaliu 12V-2×6 kabeliu, o ne adapterį. Toliau paaiškiname, kuo skiriasi abi jungtys, kodėl jos kaito, kaip prijungti saugiai ir kada kompiuterį verta nedelsiant išjungti.
Kas yra 12VHPWR ir 12V-2×6
12VHPWR atsirado 2022 m. kartu su Intel ATX 3.0 maitinimo blokų ir PCI-SIG PCIe CEM 5.0 specifikacijomis. Ji pakeitė kelias 8 kontaktų PCIe jungtis vienu kištuku: 12 didelių maitinimo kontaktų (šeši +12 V ir šeši įžeminimo) ir 4 mažus signalinius (sense) kontaktus. Per signalinius kontaktus vaizdo plokštė „sužino“, kiek galios jai leidžiama naudoti: 150, 300, 450 ar 600 W. Pirmosios ją gavo 2022 m. kovą pasirodžiusios GeForce RTX 3090 Ti, o plačiai ji paplito su tų pačių metų spalį išleista RTX 4090.
12V-2×6 įteisinta 2023 m. ATX 3.1 ir PCIe CEM 5.1 specifikacijose. Pakeitimai padaryti ne kabelyje, o lizde, įlituotame vaizdo plokštėje ir maitinimo bloke:
- maitinimo kontaktai pailginti, o signaliniai sutrumpinti. Signaliniai kontaktai susijungia tik tada, kai kištukas įstumtas beveik iki galo, todėl ne iki galo įstatyta jungtis nebegauna leidimo didelei galiai;
- jei signaliniai kontaktai nesujungti, plokštė per šią jungtį neturi imti galios visai (0 W). Senoji 12VHPWR tokiu atveju vis tiek leisdavo dalį galios;
- 12V-2×6 jungtys žymimos ženklu
H++, 12VHPWR –H+.
Kištukai abiem atvejais mechaniškai tokie patys, todėl 12VHPWR kabelis tinka plokštei su 12V-2×6 lizdu ir atvirkščiai. Jei turite ATX 3.0 maitinimo bloką su 12VHPWR kabeliu, keisti jo vien dėl naujos plokštės nebūtina.
Kurios vaizdo plokštės naudoja šią jungtį
16 kontaktų jungtį turi GeForce RTX 4090, RTX 4080, RTX 5080 ir RTX 5090 plokštės, taip pat dauguma galingesnių RTX 40 ir RTX 50 serijų modelių. Žemesnės klasės plokštės, pavyzdžiui, daugelis RTX 5060 ir RTX 5060 Ti, dažniausiai maitinamos įprasta 8 kontaktų PCIe jungtimi. AMD Radeon RX 9070 XT serijoje 12V-2×6 naudoja tik keli gamintojų modeliai, pavyzdžiui, Sapphire Nitro+ ir ASRock Taichi, o dauguma kitų maitinami trimis 8 kontaktų jungtimis. Kokia jungtis yra jūsų plokštėje, nurodo jos gamintojo specifikacija – tikrinkite konkretų modelį, ne seriją.
Kodėl jungtys lydosi
Per vieną kištuką teka iki 50 A srovė, todėl atsargos klaidoms mažai. Jei kontaktas liečiasi prastai, jo varža padidėja, jis kaista, o plastikas aplink jį pradeda lydytis.
Ne iki galo įstumtas kištukas
2022 m. lapkritį, išnagrinėjusi maždaug 50 apydegusių RTX 4090 jungčių atvejų visame pasaulyje, NVIDIA nurodė, kad dažniausia priežastis – iki galo neįstatytas kištukas. Tą patį rado ir Gamers Nexus: sugadintose jungtyse matėsi, kad kištukas buvo išslinkęs. Būtent dėl to 12V-2×6 lizde signaliniai kontaktai ir buvo sutrumpinti.
Kabelis sulenktas prie pat jungties
Plati vaizdo plokštė ir siauras korpusas dažnai verčia kabelį lenkti iš karto už kištuko. Tada jis tempia jungtį į šoną, kištukas gali šiek tiek išsikreipti, ir dalis kontaktų liečiasi silpniau. Pavyzdžiui, Corsair rekomenduoja palikti apie 30 mm tiesaus kabelio nuo jungties korpuso ir vengti staigių 90° lenkimų.
Netolygiai pasiskirstanti srovė
2025 m. vasarį der8auer, matuodamas savo RTX 5090 Founders Edition, užfiksavo, kad vienu laidu tekėjo apie 22 A, nors turėtų tekėti maždaug 6–8 A, o kai kuriais laidais tekėjo vos apie 2 A. Tom’s Hardware ir kiti leidiniai tai įvardijo kaip netolygų srovės pasiskirstymą tarp laidų, kurio vartotojas pats nepastebi. Kai kurie kiti bandytojai tokių rezultatų nepakartojo, tačiau net teisingai prijungta jungtis prie ribinės apkrovos neturi didelės atsargos – ypač su galingiausiomis plokštėmis.
Adapteriai
Daugelis plokščių parduodamos su adapteriu, kuris jungia kelis 8 kontaktų kabelius į vieną 16 kontaktų kištuką. Adapteris prideda papildomą jungčių porą, kurioje gali atsirasti prastas kontaktas. Pranešta ir apie apsilydžiusią Sapphire RX 9070 XT Nitro+ jungtį – jos savininkas naudojo kartu su plokšte tiektą adapterį. Patikimiau naudoti vientisą kabelį iš maitinimo bloko.
Kaip prijungti saugiai
- Prieš darbą išjunkite kompiuterį, išjunkite maitinimo bloko jungiklį ir ištraukite laidą iš lizdo.
- Apžiūrėkite kištuką. Kontaktai turi būti švarūs, plastikas – nepatamsėjęs, be įlydimų. Pažeisto kabelio nebenaudokite.
- Įstumkite iki galo. Spauskite tiesiai, kol fiksatorius spragtelės. Tada pažiūrėkite iš šono: tarp kištuko ir lizdo neturi likti tarpo. Lengvai patraukite kabelį – kištukas neturi pajudėti.
- Nelenkite prie jungties. Palikite apie 3 cm tiesaus kabelio. Jei korpusas per siauras, ieškokite kito kabelio išvedimo kelio arba rinkitės platesnį korpusą.
- Naudokite originalų kabelį. Geriausia – 12V-2×6 (arba 12VHPWR) kabelis, kurį pateikė maitinimo bloko gamintojas. Kitų gamintojų modulinių kabelių nenaudokite: modulinių maitinimo blokų jungčių kontaktų išdėstymas nėra standartizuotas.
- Jei be adapterio neapsieinate, kiekvieną jo 8 kontaktų kištuką junkite atskiru PCIe kabeliu iš maitinimo bloko, o ne vieno kabelio šakotuvu.
- Po montavimo įsitikinkite, kad uždarant šoninį dangtį jis nespaudžia kabelio.
Sunki vaizdo plokštė ilgainiui linksta žemyn ir gali tempti kabelį – apie tai rašėme straipsnyje „Vaizdo plokštės laikiklis: ar jo reikia ir kaip pastatyti“. Jei kuriate kompiuterį patys, prieš jį atidarydami pasidarykite svarbių duomenų atsarginę kopiją.
Ar reikia ATX 3.1 maitinimo bloko
Ne būtinai. Plokštė veiks ir su ATX 3.0 bloku, ir su senesniu – pastaruoju atveju per adapterį. Tačiau ATX 3.1 maitinimo blokas su originaliu 12V-2×6 kabeliu pašalina adapterį, o ATX 3.x blokai pagal specifikaciją turi atlaikyti trumpus vaizdo plokštės galios šuolius. Renkantis galią pravers mūsų maitinimo bloko galios skaičiavimo gidas.
Šie mūsų sandėlyje esantys maitinimo blokai, pagal gamintojų specifikacijas, atitinka ATX 3.1 ir turi 12V-2×6 kabelį:
| Maitinimo blokas | Galia | Sertifikatas | Kaina* |
|---|---|---|---|
| Gamemax 1050W GX PRO 1050G maitinimo blokas, Gold | 1050 W | 80 PLUS Gold | 92,02 € |
| Gamemax 1250W GX PRO 1250G maitinimo blokas, Gold | 1250 W | 80 PLUS Gold | 106,39 € |
| FSP 1000W Vita-1000GM maitinimo blokas, Gold | 1000 W | 80 PLUS Gold | 116,31 € |

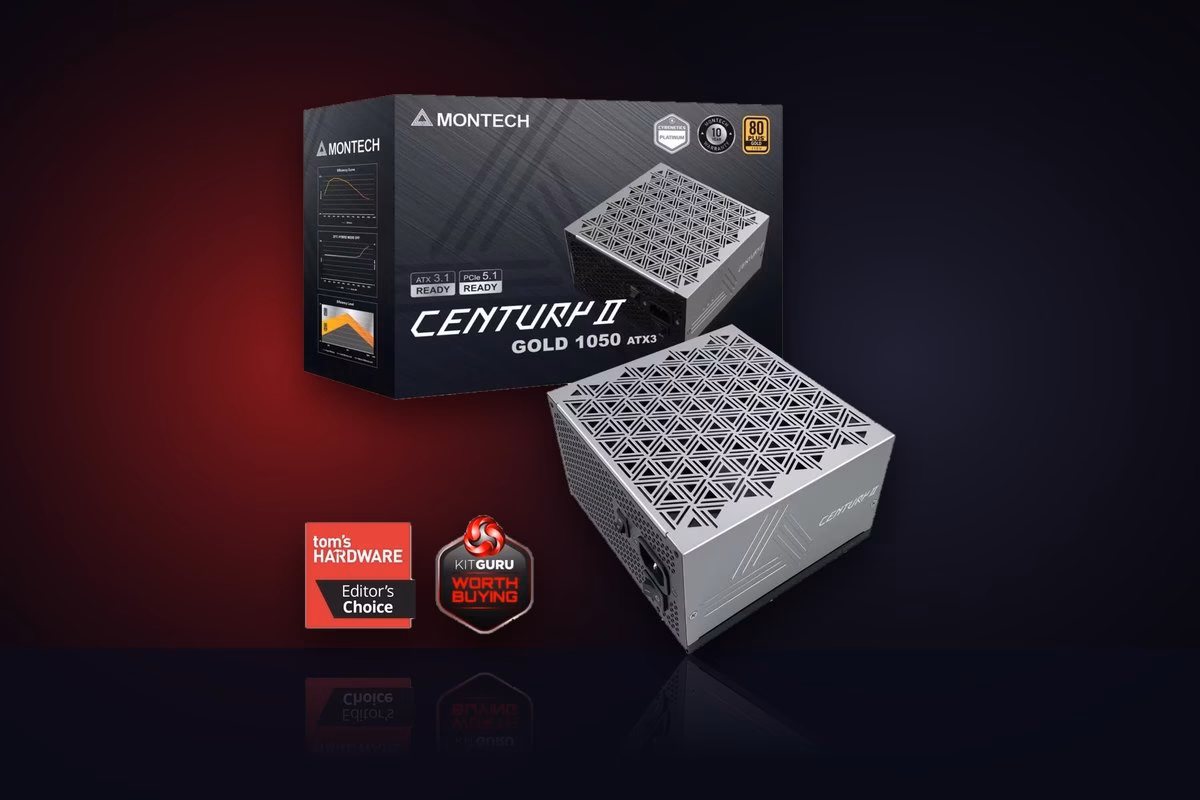

| Montech 1050W Century II maitinimo blokas, Gold | 1050 W | 80 PLUS Gold | 122,79 € |
* Sandėlyje esantys modeliai ir kainos 2026 m. spalio 24 d.
Visi keturi blokai yra moduliniai, todėl nereikalingi kabeliai nesipainioja korpuse. Kitų galių, taip pat 850 W, modelius rasite maitinimo blokų kategorijoje – prieš pirkdami patikrinkite, ar aprašyme nurodytas ATX 3.1 ir 12V-2×6 kabelis.
Kada nedelsiant išjungti kompiuterį
- pajutote degančio plastiko kvapą;
- kompiuteris žaidžiant ar apkrovus vaizdo plokštę staiga išsijungia, užgęsta ekranas arba sistema užstringa, nors anksčiau taip nebuvo;
- ant kištuko ar lizdo matote patamsėjimą, apsilydžiusį plastiką ar išsikreipusius kontaktus.
Tokiu atveju išjunkite kompiuterį, ištraukite maitinimo laidą ir kabelio nebejunkite, kol jo neapžiūrėjo specialistas: apdegusi jungtis su nauju kabeliu dažnai kaista toliau. Patys nebandykite valyti ar taisyti lizdo plokštėje. Atvežkite kompiuterį ar vaizdo plokštę į mūsų saloną Vilniuje, J. Basanavičiaus g. 20-1 (darbo dienomis 10:00–19:00), arba paskambinkite tel. +370 602 25858. Diagnostika kainuoja 20–40 € priklausomai nuo sistemos sudėtingumo, kitų paslaugų kainos – puslapyje „Profilaktika“.
Dažnai užduodami klausimai
Ar 12VHPWR kabelis tinka 12V-2×6 lizdui?
Taip. Pakeitimai padaryti lizde, o kištukai mechaniškai tokie patys, todėl 12VHPWR kabelis tinka plokštei su 12V-2×6 lizdu ir atvirkščiai. Svarbiausia – įstumti jį iki galo.
Ar saugu naudoti su vaizdo plokšte pateiktą adapterį?
Gamintojo adapteris yra leistinas sprendimas, jei kiekvienas jo 8 kontaktų kištukas prijungtas atskiru kabeliu ir pats adapteris nelenkiamas prie jungties. Vis dėlto vientisas kabelis iš ATX 3.1 maitinimo bloko turi mažiau jungčių, kuriose gali atsirasti prastas kontaktas.
Ar reikia keisti ATX 3.0 maitinimo bloką į ATX 3.1?
Dažniausiai ne. ATX 3.0 blokas su 12VHPWR kabeliu tinka ir naujoms plokštėms su 12V-2×6 lizdu. Naują bloką verta pirkti, jei dabartinio galios nepakanka arba jame nėra 16 kontaktų kabelio.
Kiek kartų galima atjungti ir vėl prijungti 12V-2×6 kištuką?
Šios jungtys skirtos nedideliam sujungimų skaičiui: specifikacijoje jos bandomos 30 sujungimo ciklų, todėl kabelio be reikalo nejunginėkite. Jei kištukas įstumiamas ar ištraukiamas pastebimai lengviau nei anksčiau, kabelį pakeiskite.
